Serie 'Harmonie': Wasserführende Cheminée-Einsätze O2 + H2O

Mit einem wasserführenden Cheminée-Einsatz lässt sich gezielt die Zentralheizung entlasten. Hierbei wird nicht nur die Effizienz des Cheminées erhöht, sondern dieser trägt auch dazu bei, das Warmwasser aufzuheizen.



Da während und eine Zeit lang nach dem Beheizen des wasserführenden Cheminée-Einsatzes die Zentralheizung wenig oder gar nicht heizen muss, können sich deutliche Energieeinsparungen ergeben.



Für die STAFFIERI Serie 'Harmonie' mit Wassereinsatz werden in erster Linie die Grössen 'Mega' eingesetzt.



2 oder 4 Warmluft-Austrittsstutzen Ø150 mm, Schwenk- und hochschiebbare Keramikglastüre. Diese Modelle sind auch BA-1 tauglich (bis 3 Einsätze am gleichen Kamin zugelassen). Alle Masse ohne Gewähr.

STAFFIERI Cheminée-Einsatz: wasserführende Modelle Grafik-Schema 'Einsatz und Leitungen im Haus'.

P1 Mega O2 + H2O

Gewicht voll schamottiert        465 kg
Masse 1000 x 510 (B x H mm)
Artikel Nr. C 510.330 H2O
Prüfnorm DIN EN 13229 W
Bestandene Prüfungen

BlmSchw Stufe 1+2

15a Normen - A

CO (bez. 13 Vol. % O2) mg/Nm³ 1128
Staub (bez. 13 Vol. % O 2) mg/Nm³ 26,5
Heizleistung 11,2 - 15 kW
Wasserwärmeanteil 52 – 70,5 %
Raumwärmeanteil 29,5 – 48 %
STAFFIERI Cheminée-Einsatz: wasserführendes Modell P1 Mega O2+H2O


P1 Mega Largo O2 + H2O

Gewicht voll schamottiert        575 kg
Masse 1420 x 570 (B x H mm)
Artikel Nr. C 510.570 H2O
Prüfnorm DIN EN 13229 W
Bestandene Prüfungen

BlmSchw Stufe 1+2

15a Normen - A

CO (bez. 13 Vol. % O2) mg/Nm³ 1128
Staub (bez. 13 Vol. % O 2) mg/Nm³ 26,5
Heizleistung 11,2 - 15 kW
Wasserwärmeanteil 52 – 70,5 %
Raumwärmeanteil 29,5 – 48 %

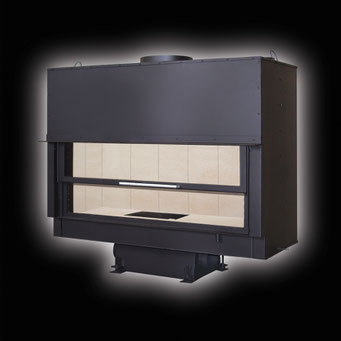

STAFFIERI Cheminée-Einsatz: wasserführendes Modell P1 Mega Largo O2+H2O


P2L Mega O2 + H2O

Gewicht voll schamottiert                              450 kg
Masse 1000 x 510 x 336 (B x H x T mm)
Artikel Nr. C 510.810 H2O
Prüfnorm DIN EN 13229 W
Bestandene Prüfungen

BlmSchw Stufe 1+2

15a Normen - A

CO (bez. 13 Vol. % O2) mg/Nm³ 1128
Staub (bez. 13 Vol. % O 2) mg/Nm³ 26,5
Heizleistung 11,2 - 15 kW
Wasserwärmeanteil 52 – 70,5 %
Raumwärmeanteil 29,5 – 48 %
STAFFIERI Cheminée-Einsatz: wasserführendes Modell P2L Mega O2+H2O


P2R Mega O2 + H2O

Gewicht voll schamottiert                              450 kg
Masse 1000 x 510 x 336 (B x H x T mm)
Artikel Nr. C 510.820 H2O
Prüfnorm DIN EN 13229 W
Bestandene Prüfungen

BlmSchw Stufe 1+2

15a Normen - A

CO (bez. 13 Vol. % O2) mg/Nm³ 1128
Staub (bez. 13 Vol. % O 2) mg/Nm³ 26,5
Heizleistung 11,2 - 15 kW
Wasserwärmeanteil 52 – 70,5 %
Raumwärmeanteil 29,5 – 48 %
STAFFIERI Cheminée-Einsatz: wasserführendes Modell P2R Mega O2+H2O


P3 Mega O2 + H2O

Gewicht voll schamottiert                           415 kg
Masse 800 x 570 x 475 (B x H x T mm)
Artikel Nr. C 510.325 H2O
Prüfnorm DIN EN 13229 W
Bestandene Prüfungen

BlmSchw Stufe 1+2

15a Normen - A

CO (bez. 13 Vol. % O2) mg/Nm³ 1128
Staub (bez. 13 Vol. % O 2) mg/Nm³ 26,5
Heizleistung 11,2 - 15 kW
Wasserwärmeanteil 52 – 70,5 %
Raumwärmeanteil 29,5 – 48 %
STAFFIERI Cheminée-Einsatz: wasserführendes Modell P3 Mega O2+H2O


P3 Mega Classico O2 + H2O

Gewicht voll schamottiert
 		420 kg
Masse 600 x 570 x 630 (B x H x T mm)
Artikel Nr. C 510.327 H2O
Prüfnorm DIN EN 13229 W
Bestandene Prüfungen

BlmSchw Stufe 1+2

15a Normen - A

CO (bez. 13 Vol. % O2) mg/Nm³ 1128
Staub (bez. 13 Vol. % O 2) mg/Nm³ 26,5
Heizleistung 11,2 - 15 kW
Wasserwärmeanteil 52 – 70,5 %
Raumwärmeanteil 29,5 – 48 %
STAFFIERI Cheminée-Einsatz: wasserführendes Modell P3 Mega Classico O2+H2O


Tunnel Star O2 + H2O

Gewicht voll schamottiert     380 kg
Masse

800 x 570 (B x H mm)

Artikel Nr. C 510.420 H2O
Prüfnorm DIN EN 13229 W
Bestandene Prüfungen

BlmSchw Stufe 1+2

15a Normen - A

CO (bez. 13 Vol. % O2) mg/Nm³ 1015
Staub (bez. 13 Vol. % O 2) mg/Nm³ 39
Heizleistung 10 - 15 kW
Wasserwärmeanteil 60 – 70 %
Raumwärmeanteil 30 – 40 %
STAFFIERI Cheminée-Einsatz: wasserführendes Modell Tunnel Star O2+H2O


Tunnel Mega O2 + H2O

Gewicht voll schamottiert        400 kg
Masse

1000 x 510 (B x H mm)

Artikel Nr. C 510.430 H2O
Prüfnorm DIN EN 13229 W
Bestandene Prüfungen

BlmSchw Stufe 1+2

15a Normen - A

CO (bez. 13 Vol. % O2) mg/Nm³ 1128
Staub (bez. 13 Vol. % O 2) mg/Nm³ 26,5
Heizleistung 11,2 - 15 kW
Wasserwärmeanteil 52 – 70,5 %
Raumwärmeanteil 29,5 – 48 %
STAFFIERI Cheminée-Einsatz: wasserführendes Modell Tunnel Mega O2+H2O
